Tipps und Tricks zu DERIVE

Ich möchte gerne die Zeichenfarbe eines 2D-Plots vom Algebrafenster aus einstellen, damit ich nicht im 2D-Fenster die Dialogbox zur Festlegung der Farbe aufrufen muss. Ist das überhaupt möglich?

DERIVE bietet diese Möglichkeit leider nicht, aber Eugenio Roanes (Spanien) hat im DERIVE Newsletter #16 (März 1995) für die damalige DOS-Version eine einfache Routine geschrieben, die noch immer funktioniert. Er geht davon aus, dass für die Farben im Zeichenfenster die Standardeinstellung vorliegt und dass der der automatische Farbwechsel eingeschaltet ist. Die Hintergrundfarbe ist weiß:

Die Farben werden von 1 bis 15 durchnummeriert. Natürlich lassen sich auch andere - passendere - Farbnamen vergeben. (Ausdrücke #1 bis #4).

Die Funktion plot(Funktionsterm, Farbe)

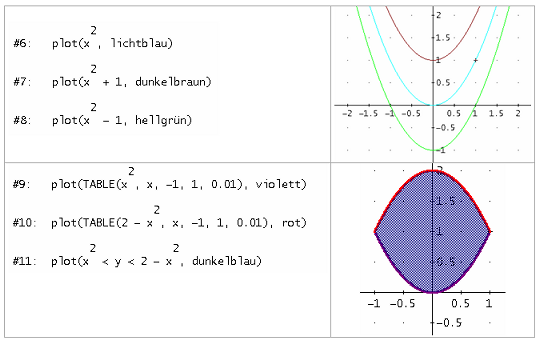

erzeugt eine Liste, die nur aus ? besteht, außer an der Stelle der entsprechenden Farbnummer. Dieses Element der Liste wird dann gezeichnet - und zwar in jener Farbe, die nun an die Reihe kommt. Nachher wird der Farbwechsel wieder mit rot = 1 begonnen. Es folgen einige Beispiele:

Natürlich lassen sich die Farben auch über ihre Nummern ansprechen.

Zur Erzeugung der dicken Kurven siehe den nächsten Abschnitt!

In jedem Grafikprogramm lassen sich Kurven in verschiedenen Strichstärken zeichnen? Ist das auch mit DERIVE möglich

Grundsätzlich gibt es keine Möglichkeit, die Strichstärke einzustellen bzw. zu ändern. Mit einem einfachen Trick kann man aber zumindest drei verschiedene Strichstärken erzeugen. Das wurde erstmals im DERIVE Newsletter #63 von Tania Koller u.a. genau beschrieben. (Dieser Newsletter kann von der website der (Derive-User-Group) herunter geladen werden.)

Hier sind einige so erzeugte Graphen zu sehen:

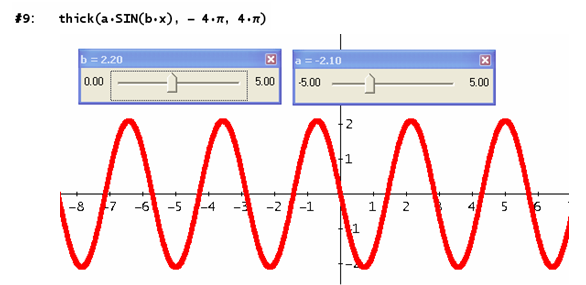

Der Graph reagiert sofort auf die Schieberegler.

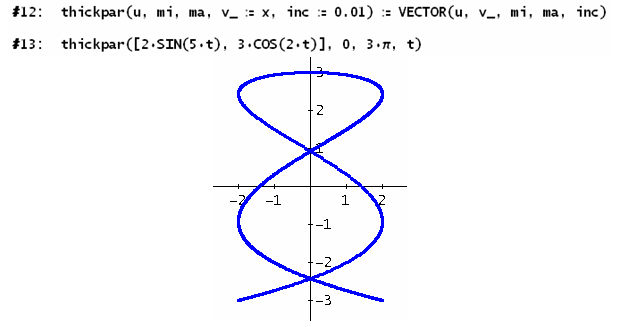

Natürlich ist das auch für die Parameterdarstellung möglich:

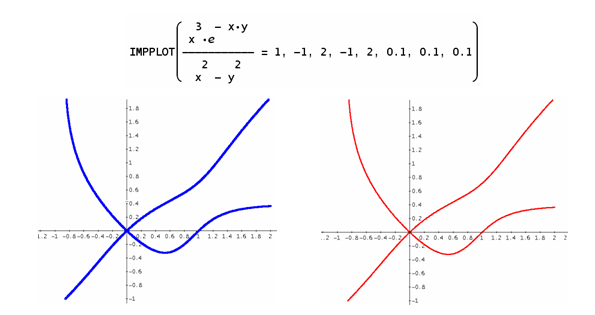

Etwas aufwändiger ist die Herstellung von dicken impliziten Graphen.

Aber wie Sie sehen können, haben wir auch das zusammengebracht!
